九鼎创展X210开发板

X210开发板

CPU	：	S5PV210,ARM Cortex-A8
主频	：	1GHz
内存	：	512MB/1GB DDR2可选，标配512MB；
Flash	：	支持512MB nand flash/4GB inand可选，标配4GB inand

x210v3由核心板，底板和液晶板三大块组成，核心板采用8层板工艺设计，现已批量用于平板电脑，车机，学习机，POS机等多种嵌入式产品。相比x210，核心板由原来的144PIN增加到180PIN，接口更加丰富，可扩展性更强。底板留有丰富的外设，几乎具备210所有功能的调试，首家支持音频外置扬声器，彻底打破传统的开发板多媒体体验效果不足的怪病。同时硬件电路支持软件开关机，休眠唤醒等，完完全全是产品的变身。液晶板默认采用7寸TFT液晶屏，同时可选配4.3寸，5寸液晶屏，支持背光亮度调节。
X210CV3核心板适用于工控，电力，通讯，医疗，媒体，安防，车载，金融，消费电子，手持设备，游戏机，显示控制，教学仪器等多种领域。已成功用于POS，游戏机，教学实验平台，多媒体终端，PDA，点菜机，广告机等设备上。
随着电子科技的不断发展，生产工艺的不断提高，ARM处理器架构也从ARM7，ARM9，ARM11发展到今天的 Cortex-A8，相比更加端的Cortex-A9，Cortex-A15，可能在价格和性价比上我们还遥不可及，但是相比ARM9，ARM11，我们完全可以自信的说No!目前S5PV210的CPU成本已经低于S3C6410，而且6410还不支持DDR2，整机成本已经降得比6410还低，而速度已经远非6410所能比拟，而且6410跑android会非常吃力，尽管人们不断的扩充内存，想破脑袋去超频，仍然力不从心。而S5PV210却能游刃有余，轻松自如！因此，不论您是出于项目考虑，还是出于学习用途，S5PV210都是您的不二选择！
x210v3核心板尺寸：55mm*55mm
x210v3底板尺寸：185mm*110mm
应用领域
X210CV3核心板适用于工控，电力，通讯，医疗，媒体，安防，车载，金融，消费电子，手持设备，游戏机，显示控制，教学仪器等多种领域。已成功用于POS，游戏机，教学实验平台，多媒体终端，PDA，点菜机，广告机等设备上。
X210CV3核心板尺寸：55mm*55mm
X210BV3底板尺寸：185mm*110mm
产品功能特性
-- 内核：ARM Cortex-A8；
-- 主频：1GHz；
-- 内存：512MB/1GB DDR2可选，标配512MB；
-- Flash：支持512MB nand flash/4GB inand可选，标配512M nand flash；
-- 24位RGB接口；
-- 四路USB HOST接口，支持更多的USB设备同时使用；
-- USB OTG接口；
-- 两路RS232接口；
-- SD卡接口；
-- 四路LED指示；
-- 复位按钮；
-- 软件开关机按钮；
-- 硬件开机开关；
-- 标配外置扬声器；
-- MIC输入；
-- 耳机输出接口；
-- 启动配置开关；
-- 支持背光多级调节；
-- 支持HDMI接口；
-- 支持四线电阻触摸；
-- 支持电容触摸；
-- 支持USB接口WIFI；
-- 支持G-sensor；
-- 支持多种SPI，I2C，UART，等外围器件扩展；

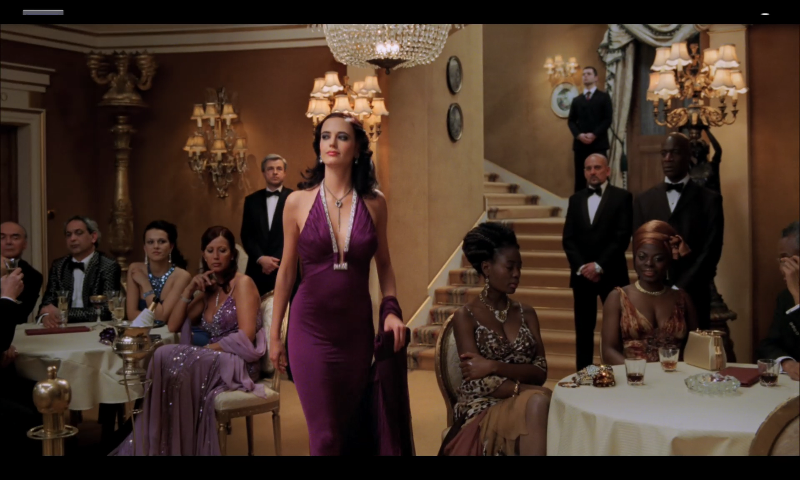

-- 支持MPEG2/MPEG4，H.263，H.264视频编解码1080P@30fps；
-- 支持2D，3D高性能图形加速；
-- 支持RTC时钟实时保存；
-- 支持有线以太网DM9000CEP；
-- 支持矩阵键盘接口；
-- 支持摄相头接口；
-- 支持GPS接口；
-- 支持GPRS接口；
-- 支持外置USB 3G模块；
-- 支持USB鼠标，键盘；

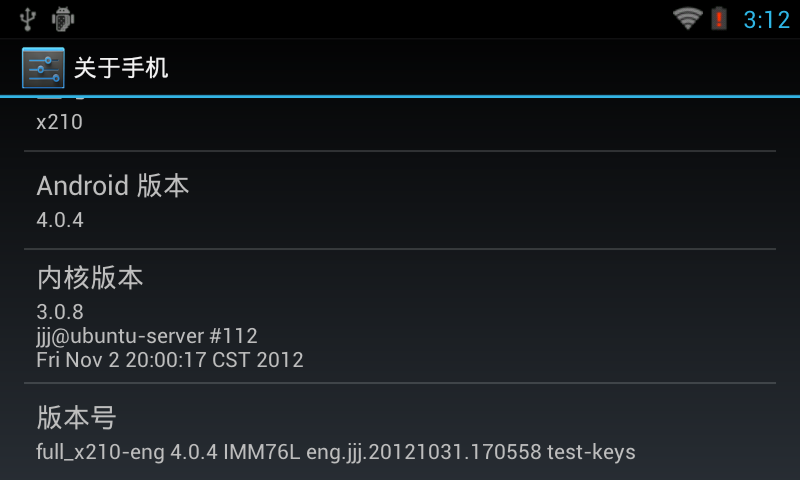

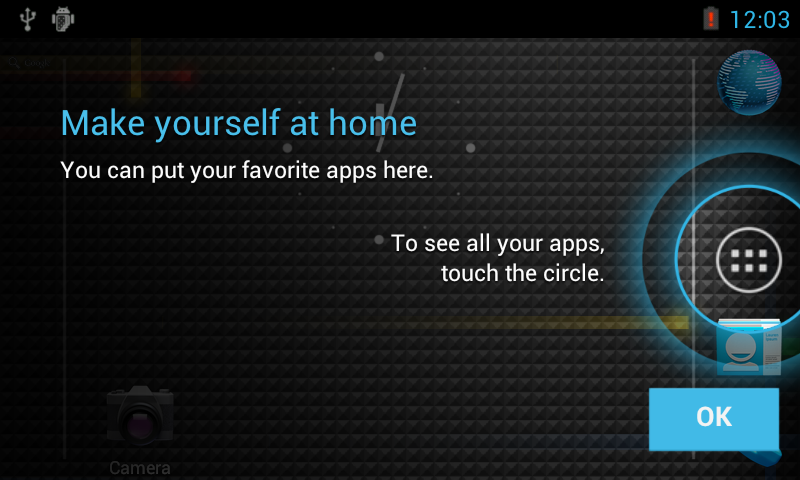

Android4.0软件资源
类别	功能特性	描述
Bootloader	uboot.bin	版本：u-boot-1.3.4 主要功能： 1、支持开机LOGO； 2、支持bootm、bootargs等环境变量设置；3、支持SD卡升级boot，内核，文件系统； 4、兼容512M/1GB DDR2；★ 提供源码
内核驱动	内核	内核版本：linux3.0
	Flash	EMMC驱动
	内存	512MB/1GB DDR2驱动
	显示驱动	4.3寸、7寸、10.2寸、

淘宝链接：x210v3开发板/s5pv210开发板+7寸电容屏含android4.0.4源码

x210v3开发板对应套餐

*********************************************************

套餐一：599元配件清单：X210开发板+7寸电容屏+9V/1.5A电源适配器+USB数据线+九针串口线+喇叭+开发资料+OV2655 200W摄相头

套餐二 = 套餐一 + USB WIFI模块=649元配件清单：X210开发板+7寸电容屏+9V/1.5A电源适配器+USB数据线+九针串口线+喇叭+开发资料+USB WIFI +OV2655 200W摄相头

套餐三 = 套餐一 + USB转串口线=609元配件清单：X210开发板+7寸电容屏+9V/1.5A电源适配器+USB数据线+九针串口线+喇叭+开发资料+USB转串口延长线(CH340芯片) +OV2655 200W摄像头

套餐四 = 套餐一+ USB转串口线 + 8G SD卡=649元配件清单：X210开发板 +7寸电容屏+9V/1.5A电源适配器+USB数据线+九针串口线+喇叭+开发资料+USB转串口延长线(CH340芯片) +8G SD卡+OV2655 200W摄像头

套餐五：599元配件清单：X210开发板 +7寸电容屏+9V/1.5A电源适配器+USB数据线+普通网线+USB转串口延长线（CH340芯片）+8G SD卡+开发资料

*********************************************************

发货须知：

1.默认发顺丰陆运，开发板默认不配纽扣电池。

2.如果需要发顺丰航空件，请联系客服改价，发航空件不配喇叭。

3.由于资料不定时更新，所有开发资料均从网盘下载，不再提供光盘。购买后请联系客服提供资料下载链接。

*********************************************************

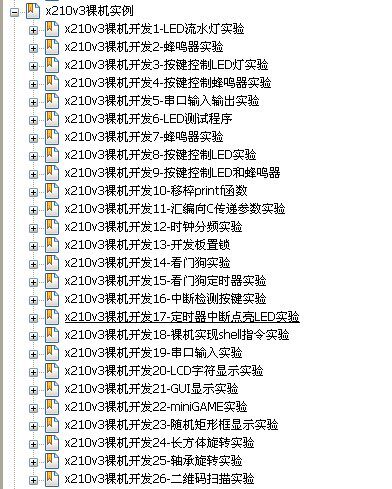

x210v3开发板裸机开发详细实例正式发布，有您参与更精彩！

裸机开发不受PC机操作系统限制，支持ubuntu,支持fedora，支持WINXP，支持WIN7，支持32位，支持64位，不再为操作系统而烦恼！累计26个裸机源码，从最基础的LED点灯到后面的LCD显示，开机动画，二维码扫描等，所有源码完全开源，包括超级详细的示例软硬件，源码解析等。

九鼎创展首家推出裸机实现开机动画，裸机小游戏，微信扫描二维码等精彩示例，源码全开放，

详情：http://xboot.org/thread-24727-1-1.html

*********************************************************

x210v3开发板用户有福了!九鼎创展和国内嵌入式知名讲师朱有鹏老师深入合作，朱老师将在x210v3开发板上录制超过300个小时的视频教程，目前<<ARM裸机全集>>已经录制完毕,视频教程倾注了朱老师很多的心血，后续教程将会适当收取一些费用，敬请知悉。详情：http://xboot.org/thread-32374-1-1.html

*********************************************************

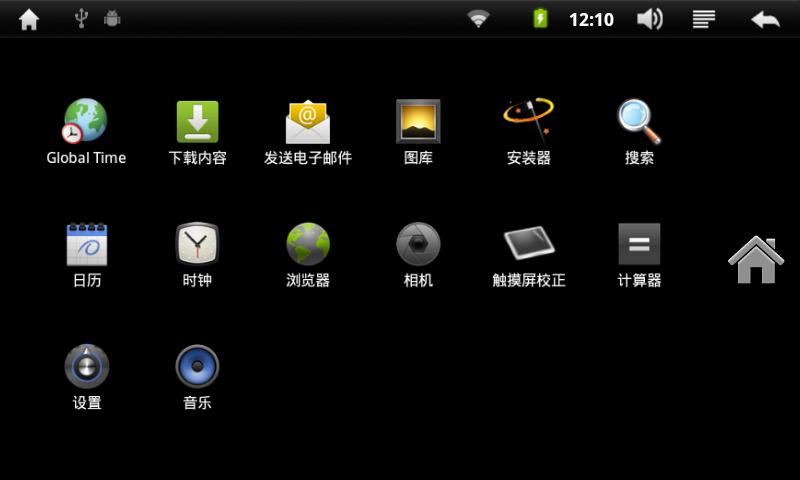

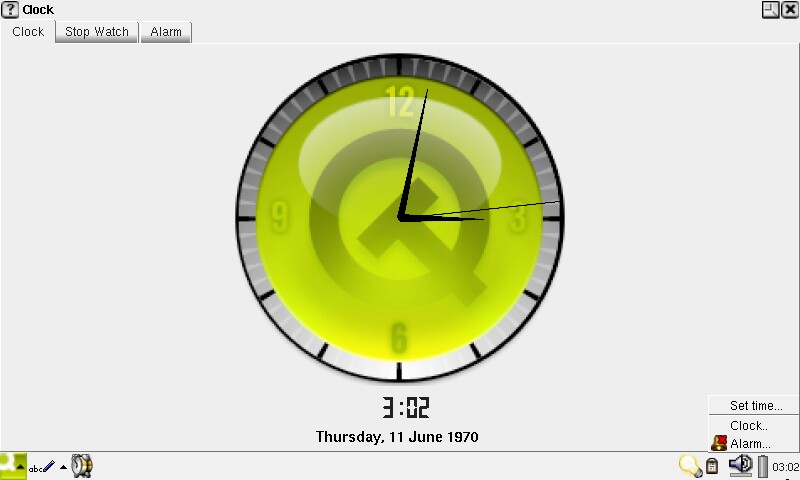

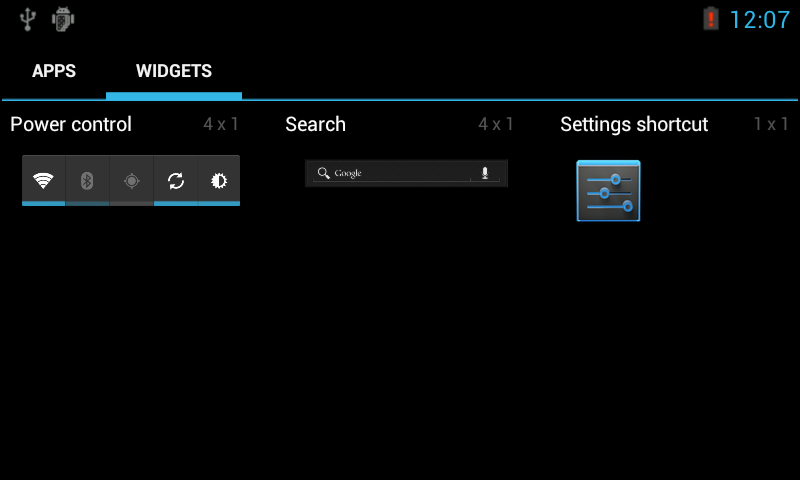

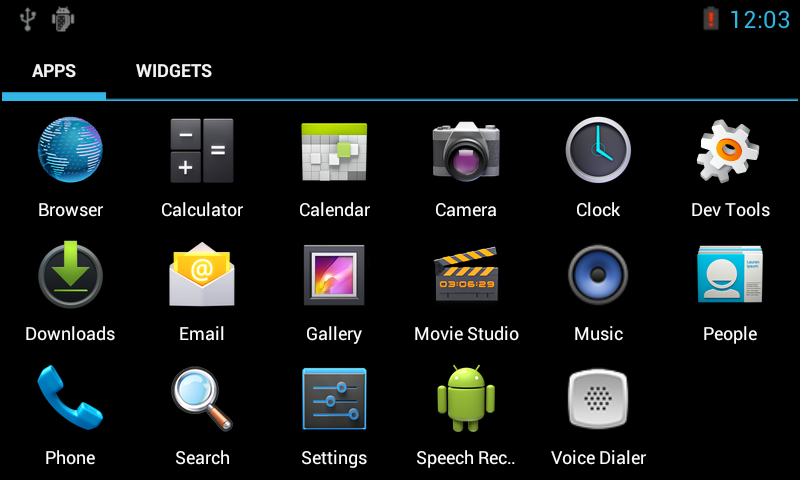

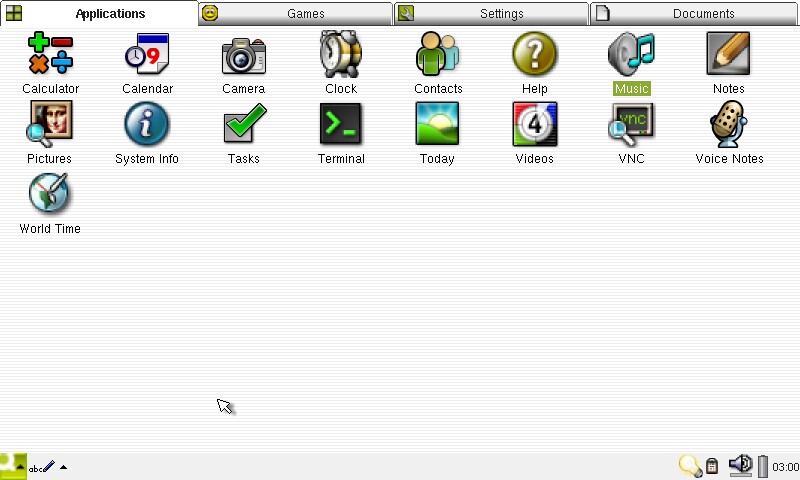

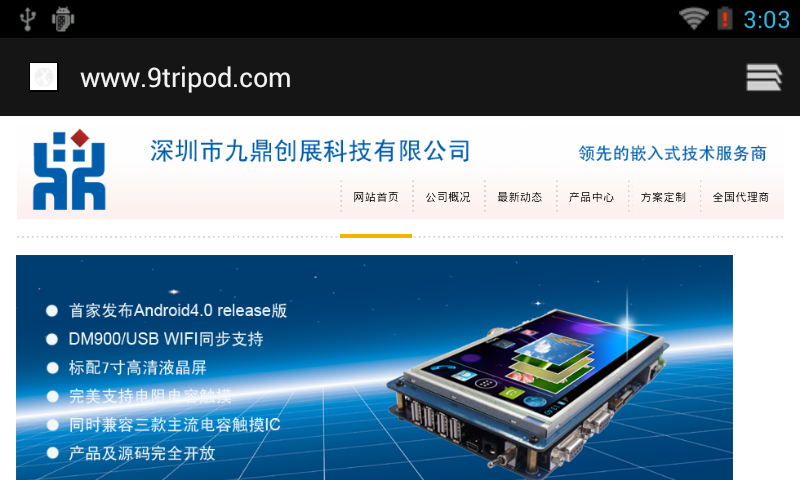

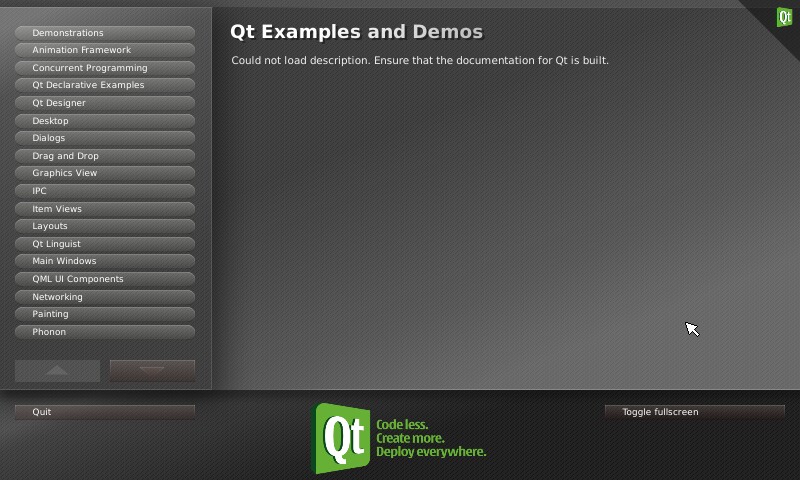

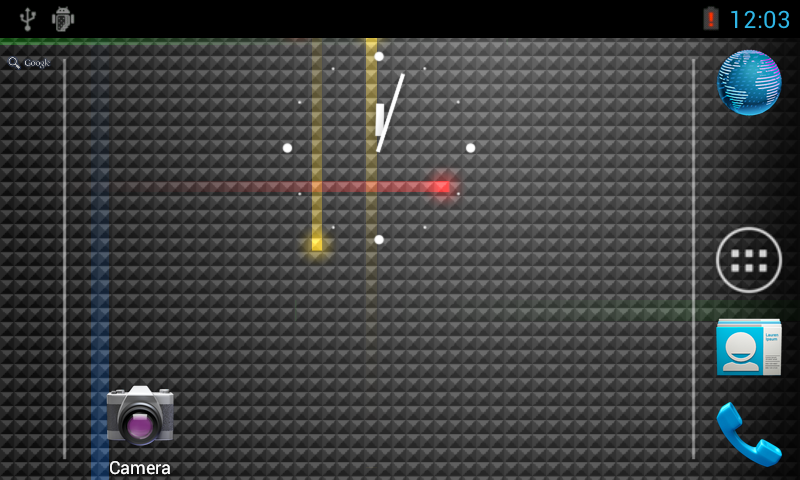

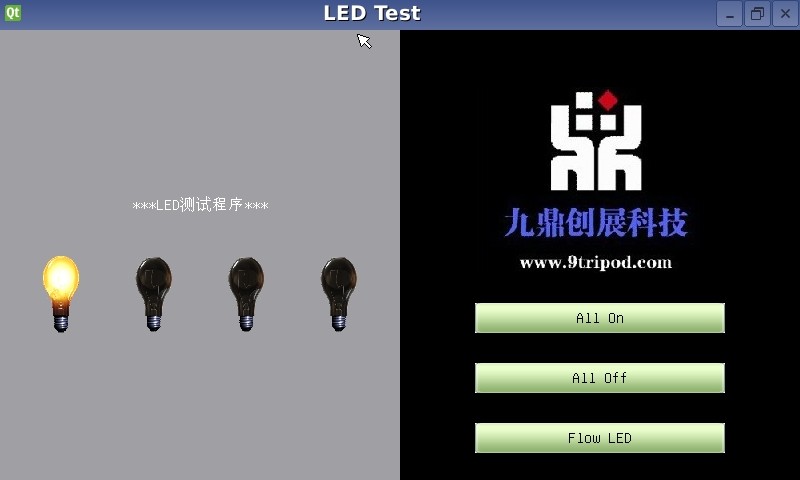

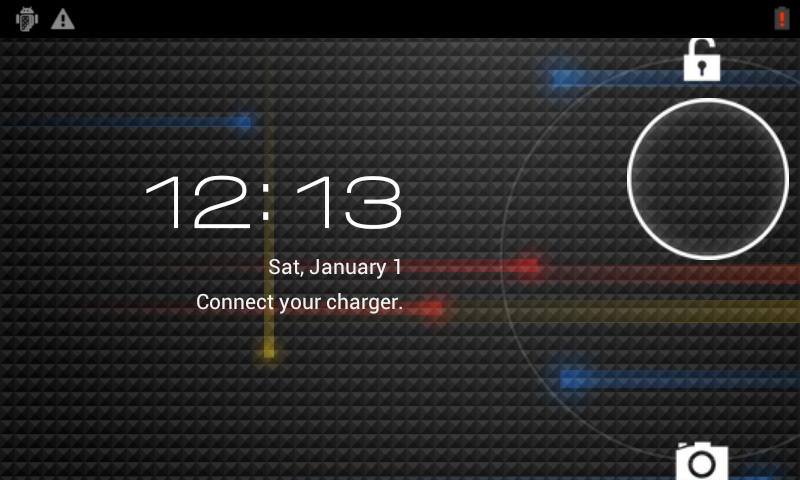

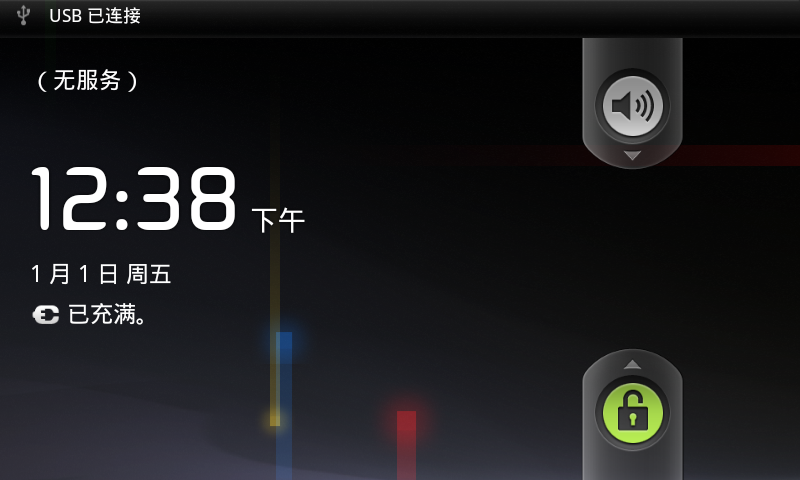

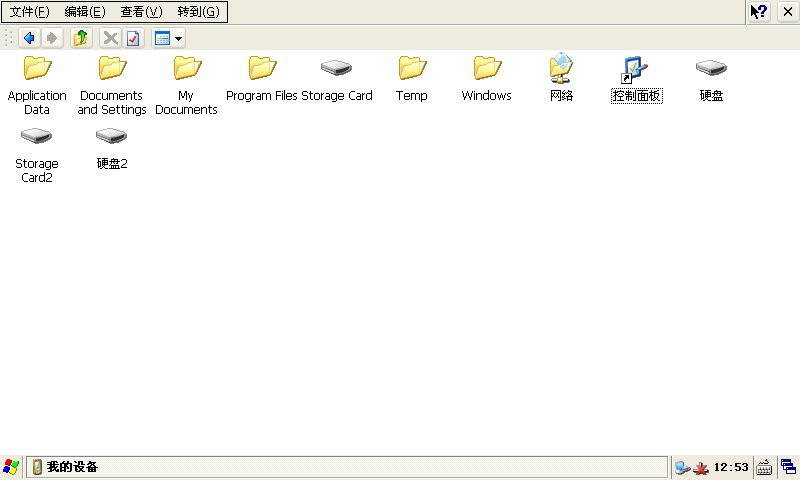

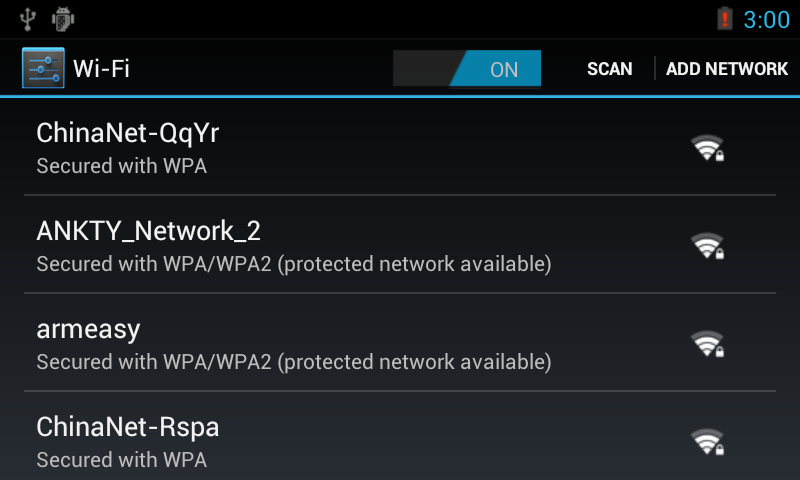

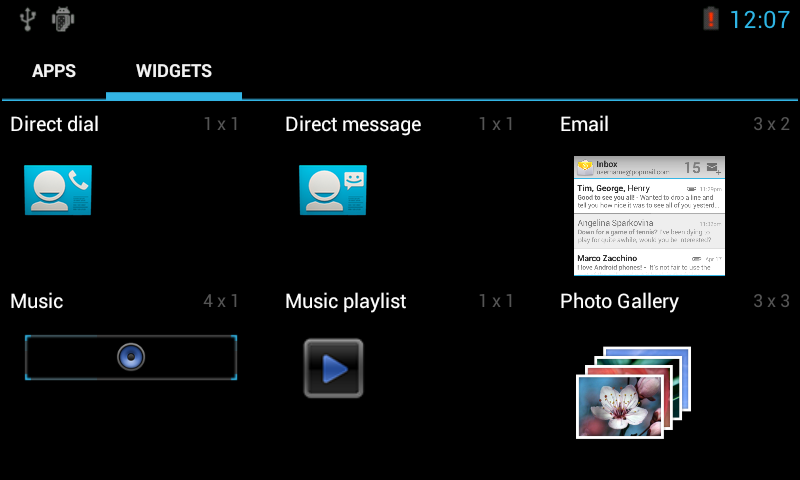

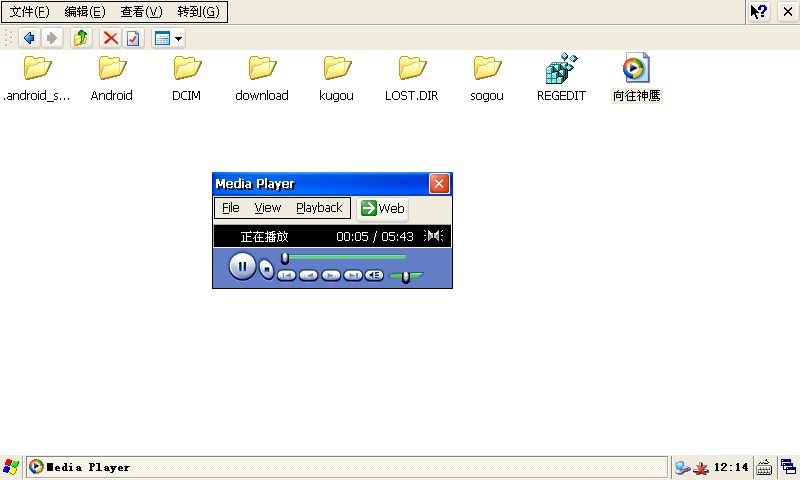

文档截图：

*********************************************************特性一：linux+qt，android2.3,android4.0，WINCE四大操作系统全面支持电容触摸(同时支持电阻触摸)；特性二：linux+qt，android2.3,android4.0，WINCE四大操作系统全面支持OV2655摄相头，原价200元现继续免费送；特性三：android2.3, android4.0.4，linux+qt4.8, linux+qtopia四大操作系统，源码全开放；特性四：android2.3, android4.0.4，linux+qt4.8, linux+qtopia，无论是eboot,uboot还是xboot，全部支持SD卡更新所有映像，支持脱机一键更新映像，uboot,xboot使用SD卡更新映像源码完全开放，让您无论在学习开发，还是生产调试，都爱不释手！同时支持在linux和WINXP下制作量产卡，远离更换操作系统的烦恼！特性五：原价300元的16张linux视频教程，现继续免费送(给出全5分好评马上送下载地址)；特性六：独家推出基于4GB inand的210开发板，linux+qt，android2.3,android4.0，WINCE四大操作系统全面支持;特性七：4GB inand flash和nand flash实现核心板兼容设计，nand或inand零售统一499元，批量价格低得让您无法想像；特性八：x210v3已经集成重力感应，无需另购！特性九：产品转过来的开发板，源码稳定可靠，不像某些开发板，BUG一大堆；特性十：启动速度超级快，拒绝批量掉程序，远离nand flash，让您的产品稳如泰山！

*********************************************************x210v3开发板2013-8-6重大更新：一：增加uboot通过SD卡升级linux,qt,android2.3,android4.0功能[使用UBOOT通过SD卡升级，彻底摆脱PC机一键升级，源码开放]；二：将android4.0的data分区增加到3.01G[更多的用户空间，让您程序安装不用愁]；三：增加在WINXP下制作量产卡的工具和文档[不仅仅在linux下可制作量产卡，在WINXP下也能制作了！瞬间制作量产卡，不再为更新映像费心]；四：兼容x210和i210五：qt4.8支持电容触摸，增加qt4.8测试demo六：QTOPIA支持电容触摸；七：WINCE平台支持电容屏触摸；八：uboot所有平台支持一键SD卡升级；九：qt4.8平台支持xboot引导；十：android4.0平台支持xboot引导；十一：android4.0平台修正休眠后无法唤醒的BUG；十二：QT4.8平台支持camera;十三：android4.0平台支持以太网设置界面；十四：WINCE平台支持休眠唤醒；十五：更新各种文档。

*********************************************************

*********************************************************使用SD卡更新各操作系统详细说明：xboot.org/forum.php?mod=viewthread&tid=24453&page=1&extra=#pid34354nand flash与inand的区别：一：启动速度inand速度基本上三倍于nand flash.x210ii开发板nand与inand启动速度比较：

x210ii开发平台nand flash与inand各操作系统启动速度对照表
	android2.3	android4.0	QT4.8	QTOPIA
nand	50秒	74秒	70秒	30秒
inand	18秒	23秒	11秒	7秒

二：坏块管理基本上新流片出厂的nand flash都会有坏块，而且在使用的过程中也会不定期出现坏块，这给产品的稳定性带来严重的影响。如果坏块块在前几个block，那么连bootloader都无法启动了，机器将彻底变成砖了！inand并不存在所谓的坏块，这一点极大的加强了产品的稳定性。三：批量生产掉程序问题对于nand flash，很多厂商都很头疼，批量生产时，机器用了了半年一年，发现无法启动了。返返厂维修时，发现只要重刷bootloader，机器又正常运行了。是什么原因导致程序丢失呢？有一个很大的原因，那就是nand flash在开关机时，如果时序正好匹配上，误执行了擦除指令，那么nand flash很有可能会被误擦除。人们为了规避这个问题，通常会将nand flash的写保护脚通过程序控制，但也未必能够尽善尽美。对于x210ii平台inand，本身芯片流片时就做了防止误擦除处理，用户无须担心程序被误擦除！四：接口问题nand flash一般为总线接口模式，需要大量的数据线，使能控制线等，而inand为SDIO接口模式，理论上，只要是支持SDIO接口的CPU，就能用上inand。五：成本问题随着生产工艺的提升，inand的成本优势越来越明显，用户无须担心用了inand，价格会很贵。正因为如此，现在走在最前面的手机，平板电脑，如三星的galaxy平台，苹果的iphone,ipad都统统采用了inand。由此我们不然知道，未来的不久，nand flash将会彻底被inand踩在脚下！nand flash就好比几年前的nor flash，如今已经不见踪影。针对s5pv210 a8平台，x210引领潮流，率先采用inand，淘汰nand flash，android2.3，android4.0，QT4.8，QTOPIA，WINCE6。0全套操作系统，同步支持inand!您还在选择一款nand flash的开发板？已经out了！您还在选择十年前的2440？就算android跑起来了，也是捉襟见衬，out了！您还在选择6410？连DDR2都不支持，还需要HDI，速度更是超慢，out了！x210开发板，秒杀2440，6410。

x210v3特性

开发板性能	九鼎创展	说明
硬件配置	标配4GB emmc+512M DDR2	210开发板中唯一采用emmc的厂商，彻底淘汰nand flash，后续4412等平台已经很少有再用nand flash了

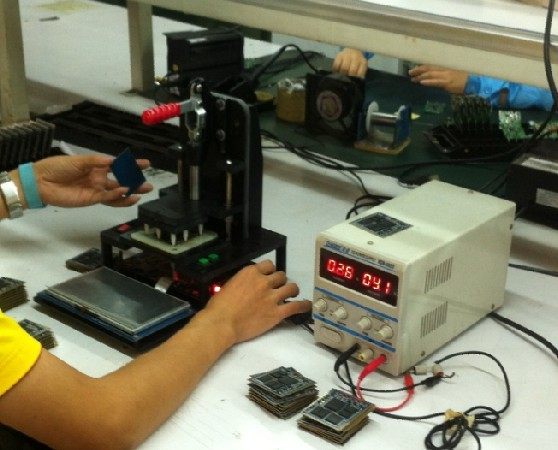

稳定性测试	七天七夜拷机测试	x210v3七天七夜不间断测试坚决不死机，绝对稳定可靠，设计产品无后顾之忧
启动速度	android4.0仅需23秒linux+qtopia仅需7秒	基本上3倍以上其他开发板速度，启动速度还可以继续优化
休眠唤醒	九鼎创展全系列开发板启动均需要长按POWER开机，同时可以使用POWER键休眠和唤醒	产品化休眠唤醒软硬件方案设计，完全不同于直接上电，让您离产品又近了一步
批量生产掉程序	emmc经上千次反复断电再开机破坏性实验，不会掉程序	使用nand flash，完全经不起千次反复开关机测试，很容易丢程序，批量生产时很容易暴露问题

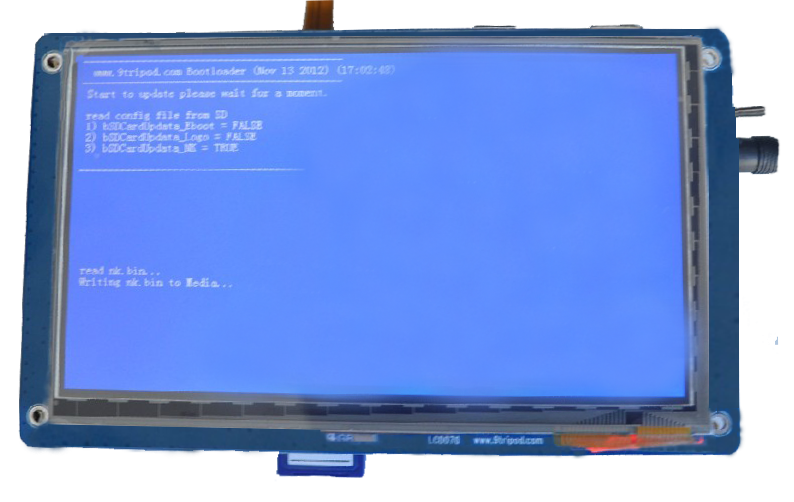

批量烧录	各种操作系统全部支持使用SD卡更新映像文件，支持脱机一键烧写映像，无需连接串口，无需连接USB	使用SD卡更新映像简单方便，无需PC机，成了批量更新不二的选择。X210开发板eboot,uboot,xboot全部支持使用SD卡更新映像文件，同时支持在linux，WINXP下制作量产卡，方便，快捷，高效
源码包稳定性	由成熟的平板方案xpad转化而来，真正产品化源码包	无论是源码成熟度，还是量产升级方式，到系统保护与恢复，都已在x210上表现得淋漓尽致
开源程度	几乎全开源	九鼎创展引领开发板开源风暴，无论是各种驱动，文件系统，还是我们深入定制的支持SD卡升级等功能的bootloader，我们几乎全开源。尽管我们x210开发板先后被深圳，广州，北京等多家板厂抄袭，但是我们仍然坚持开源，同时我们也永无止境的追求完美

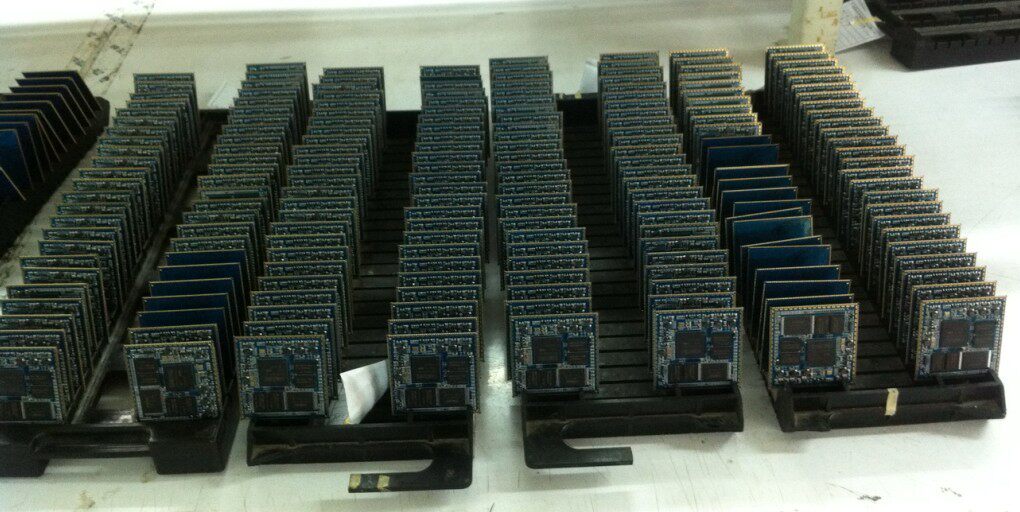

应用领域	x210核心板已经超大批量应用到各行各业，甚至连我们自己也无法统计	常用行业如身份证验证终端，广告机，多媒体机顶盒，数控机床，特工监控便携设备，视频监控系统，POS机，消费机，教学实验设备，物联网等等等等
神奇的bootloader	bootloader并不神奇，很多厂商在三星原厂提供的uboot的基础上增加了一些所谓自己的功能，再变更一个名字不开源，忽悠了一堆客户，严重加大了项目开发难度和学习更多知识的机会。其实，我们强大的xboot源码包，就在您身边	xboot功能很奇妙，能够将内核，QT文件系统打包成一个升级文件，能够将内核，android文件系统打包成一个升级文件，同时还能将eboot集成到xboot引导WINCE。其实这些并不神奇，您可见过boot界面的开机动画？如果说您见过boot中的俄罗斯方块，那您可曾见过boot执行魂斗罗？如果您见过uboot开机LOGO，那您可见过开机执行支持动力引擎的帅得掉渣的一幅幅游戏动画？如果您见过用汇编，C语言开发界面，那您可曾见过使用脚本语言实现各种您想要的界面？这些，在xboot源码中，都能找到答案，这就是神奇的bootloader
裸机开发和系统移植	由于x210开发板企业用户实在太多，我们之前实在是无法顾及对知识充满好奇和渴望的学生或是刚毕业的工程师，在此我们加班加点，奋斗在最前线，编写基于x210平台的各种裸机开发程序和驱动移植详细文档，尽请期待	让我们从零开始，一步一步从只懂得C语言到零距离接触嵌入式，深入嵌入式最底层，从操作LED，看门狗，中断到自己动手移植printf,scanf，然后我们再一起逐渐熟悉uboot，xboot，kernel，高手，从这里开始！

各操作系统支持驱动列表：

操作系统	android4.0.4	android2.3	WINCE6.0	linux2.6.35+qt4.8.4
驱动程序
7寸LCD(AT070TN92)	●	●	●	●
电阻触摸	●	●	●	●
电容触摸	●	●	●	●
nand flash驱动	●	●	●	●
emmc驱动	●	●	●	●
SD卡	●	●	●	●

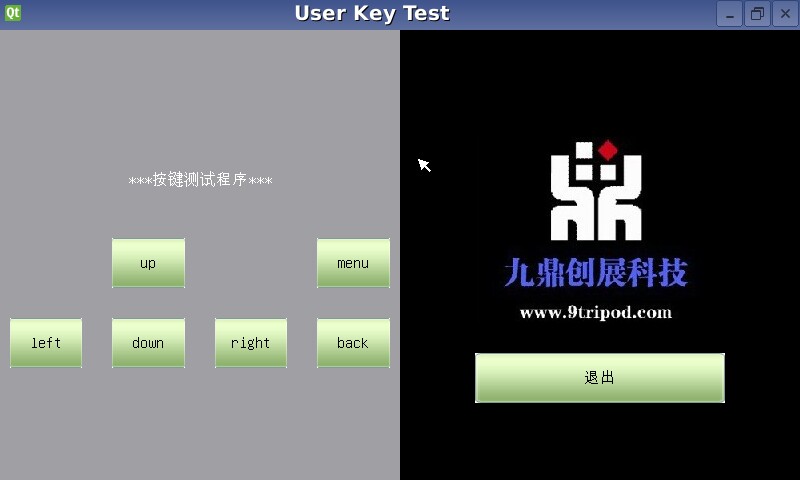

独立按键	●	●	●	●
Gsensor	●	●
LED	●	●	●	●
开关机	●	●		●
休眠唤醒	●	●	●	●
四路USB HOST	●	●	●	●
一路USB device	●	●	●	●
音频(WM8976)	●	●	●	●
录音(WM8976)	●	●
WIFI(USB接口)	●	●	●	●
摄相头(OV2655)	●	●	●	●
串口	●	●	●	●
HDMI	●	●	●	●
串口蓝牙	●
USB蓝牙		●	●
GPS模块	●	●	●
以太网(DM9000CEP)	●	●	●	●
USB鼠标键盘	●	●	●	●
xboot	●	●		●
uboot	●	●		●
eboot			●
uboot通过SD卡更新映像	●	●		●
xboot通过SD卡更新映像	●	●		●
eboot通过SD卡更新映像			●
TVIN模块(TVP5150)			●
TVOUT模块(CH7026)	●	●	●	●
VGA模块(SDA7123)	●	●	●	●
GPRS模块(SIM300)	●	●	●	●

产品简介

X210CV3核心板适用于工控，电力，通讯，医疗，媒体，安防，车载，金融，消费电子，手持设备，游戏机，显示控制，教学仪器等多种领域。已成功用于POS，游戏机，教学实验平台，多媒体终端，PDA，点菜机，广告机等设备上。

随着电子科技的不断发展，生产工艺的不断提高，ARM处理器架构也从ARM7，ARM9，ARM11发展到今天的 Cortex-A8，相比更加端的Cortex-A9，Cortex-A15，可能在价格和性价比上我们还遥不可及，但是相比ARM9，ARM11，我们完全可以自信的说No!目前S5PV210的CPU成本已经低于S3C6410，而且6410还不支持DDR2，整机成本已经降得比6410还低，而速度已经远非6410所能比拟，而且6410跑android会非常吃力，尽管人们不断的扩充内存，想破脑袋去超频，仍然力不从心。而S5PV210却能游刃有余，轻松自如！因此，不论您是出于项目考虑，还是出于学习用途，S5PV210都是您的不二选择！

x210v3核心板尺寸：55mm*55mm

x210v3底板尺寸：185mm*110mm
