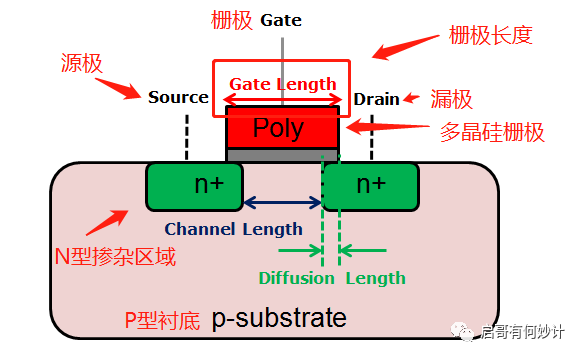

接上一篇内容,前两个问题谓28nm光刻机是什么?如何定义?和决定光刻机的最小精度有哪些因素?什么叫套刻精度?相关的内容已经都讲过了,今天开始聊第三个问题:晶体管的实际参数的定义和物理意义,以及相关的知识。第四个问题多曝工艺/SAQP四曝工艺的详细图解得下次再讲,主要是我虽然理解,但是我得找个会搞PS的人帮我做图,我自己尝试手绘了一下实在是太丑了……,还得找专业的人来干这活,有在杭州的PS大神,记得喊我一下,我请你喝茅台咖啡,帮我弄一下图。等我这几篇科普长文都敲完之后,我到时候出一篇完整的精简版,把所有知识点和内容整理一遍,做到一气呵成,更加方便普通人学习半导体行业知识。本文3800多字。第三、晶体管的实际参数及定义上一篇已经举例了28nm的实际gate length 从40nm-31nm有好几个版本相信大家都已经理解了。也知道从28nm开始,所谓的工艺节点和实际晶体管的gate length的大小已经不是一一对应,而是等效关系。接下来我们在进入更深的层次探讨。晶体管大小的实际参数一共有多少个,工程师们是如何定义它们的?我们再把这张图拿出来复习。

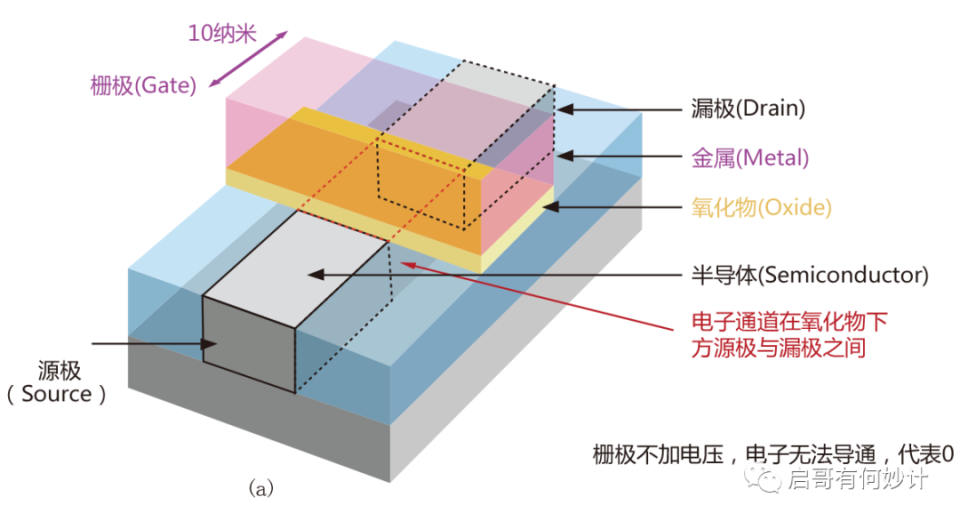

之所以会用Gate length 栅极长度,实际上因为这个距离是Source到Drain的距离,也就是晶体管源极到漏极之间的距离。这个长度距离是集成电路所谓的集成度的标志,也是集成电路工艺技术水准的标志,因此它有时候也被称为关键尺寸或者特征尺寸——CD critical dimension的缩写。这里补一点MOSFET晶体管的工作原理。栅极上加电压后,两个N型掺杂区域之间会形成导通区域,导通情况下晶体管就能被代表为1,不加电压后关断就可以表示成0,有了0和1就组成了计算机计算原理的本质——二进制原理。这个二进制原理就是微积分大神,莱布尼茨提出来的。

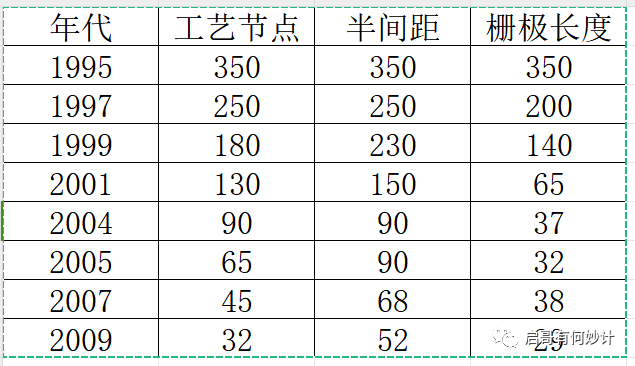

这么多年来,摩尔定律一直在前进,晶体管在不断微缩,也就是说栅极距离在不断被拉进,并且以每一代0.7x的速度在减小,两代就是0.7*0.7=0.49,刚好就是一半0.5左右。因此大家看到的英特尔的工艺节点演进就变成从90*0.7到65nm,65*0.7到45nm,45nm*0.7到32nm,32*0.7到22nm,22*0.7到14nm,14*0.7到10nm,10nm之后英特尔也改了命名规则;变成intel 7(原10ESF/10+++);intel 4 (原7nm);intel 3(原7nm+/7nm++);intel 20A(原5nm);目前到这个20埃为止,埃也是长度单位,1nm=10A,相当于1埃等于0.1nm,一个原子的大小。这是英特尔的工艺路线,但是因为英特尔是CPU的公司,另外一家专注于先进工艺的TSMC,是干逻辑代工的,工艺略有不同,所以中间TSMC有跳代的情况出现。实际上TSMC的工艺节点变化变成90,65/55,40,28,20,16,10,N7,N5,N3。55nm工艺比较特殊,主要是给eFLASH用的,到现在为止还在用,也有部分CIS工艺用这个,还有蓝牙。TSMC体系里,20-10-5nm,是一组研发开发的,而14-7-3是另外一组研发开发的,这就是TSMC为了保持工艺领先,搞了两组人,分别在两个技术路线上竞赛。因为当时10nm那组难产,没过多久7nm那组就起来,两者相差一年都不到,客户没怎么用上10nm,就纷纷直接转去用7nm工艺了,所以实际上TSMC的10nm就没啥客户来流过片。所以就有了摩尔定律:每隔18个月,同面积下晶体管数量翻倍但是价格不变。数量翻倍就是因为晶体管的面积只有原来的0.5x大小,当然就翻倍了。但是追溯历史我们可以发现,除了Gate length 之外,衡量晶体管大小还有另外一个重要指标,叫half pitch,半间距。前文提到过,过去通常用Gate length 栅极距离这个来定义,但是到现在变成half pitch半间距来定义。原因是这样来的。纵观历史,在远古的6英寸年代,也就500nm线宽时代,当时工艺节点,半间距,以及栅极长度都一样,你用啥都一样,甚至行业习惯是用half pitch来定义工艺节点名称。但是从350nm时代,也就是8英寸工艺起步点,大约是将近30年前,标识性事件就是当年IBM砸了10亿美金的东菲什基尔8英寸线成功投产,大约是1995年前后,情况有变化了。在此之间,栅长Gate length和半间距Half pitch都是同步缩小,同时晶体管密度按比例增加,所以当时的工艺节点不管是定义gate length还是half pitch都一样, 但是在此之后开始,两者不再同步。


所以实际上衡量晶体管大小,其实有两个指标,栅长gate length 和半间距half pitch。在350nm到28nm之间,业内定下来,一直通用栅长gate length来指代工艺节点,直到14nm开始因为情况又有了巨大的变化,又回到用半间距half pitch的标称工艺节点的问题。而且那会儿开始就开始搞等效工艺的概念了。            原因就是上文提到的,取决芯片内部最大密度晶体管密度数,从沟道长度变成了最小金属层间距,因此又回到half pitch来定义芯片了。为什么会这样?关于half pitch的实际物理意义,我咨询了镇群大佬河哥,河哥给的了一个很复杂的回复,我整理一下大致是这样的。因为在光刻胶工艺上,也有正负胶之分(正负胶,像石碑的阴刻或者阳刻),一个pitch,就是一次光照的明暗变化,半个就是亮或暗,按照正胶或者负胶的不同,都可以代表最小线宽或者最小特征尺寸,所以会叫半间距。在实际晶体管中,沟道宽度(channel length )和MOS管体积密切相关,沟道越小密度越高,又因为金属层连接沟道,基本每根金属线宽度等于沟道宽度所以最小金属间距等于每个mos管间距也就是cd- critical dimension,特征尺寸。到了22nm以下的FinFET时代,因为结构变化金属线宽度不再等同于沟道宽度,但是因为MOS从变平面变成每个竖起来的,但是MOS管还是需要3根金属线分别连接源极,漏极,栅极来传递信号和供能,所以密度最高间距最小数值的反而变成第一次互联的金属层了,金属层密度一定程度上代表了晶体管密度,所以在FinFET结构下最小间距就变成金属层,而光刻机在金属层能最小做到多少pitch就基本代表了整个芯片的密度。我给大家总结一下,就是在平面MOS时代,也就28nm以上工艺,half pitch代表Channel length,也就是沟道距离;但是在FinFET,也就是22nm以下工艺,half pitch的实际物理意义是变成,第一层最小金属之间间距的一半。两者是有区别的。这段历史也确实够混乱的,我也是整了半天才明白。在22nm时代之后,各种制程变得眼花缭乱,都变成玩文字游戏,除了英特尔之外的厂家,比如三星,TSMC,都挖空心思在等效工艺节点命名上做文章,从而在命名上完成对英特尔的“各种超越”。最终出现TSMC的N7=英特尔10nm这种神奇的情况。甚至还有格罗方德的当年22nm的FD-SOI=14nm这种更加神奇的理解。

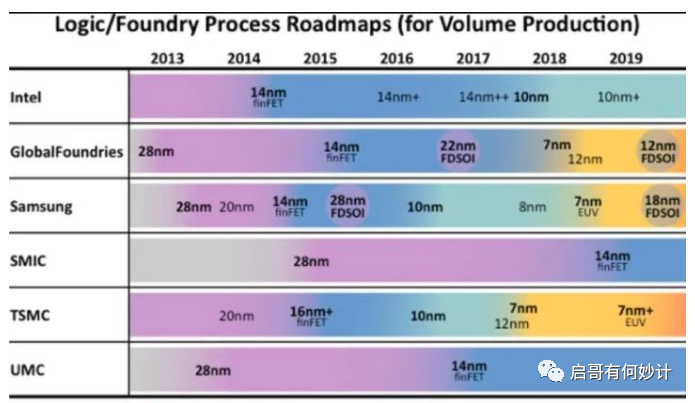

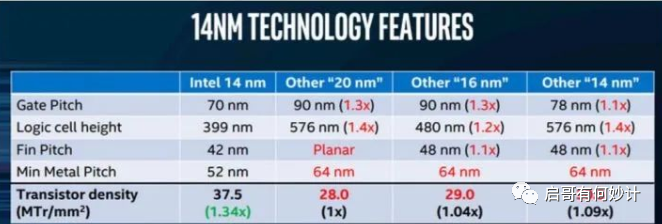

2013-2019年,逻辑代工厂的技术路线图这种混乱的情况持续了很长一段时间,惹的英特尔的工艺框架和集成总监Mark同志发飙,质疑其他家所谓的N7/7nm工艺到底有没有自家10nm工艺这样栅极距离是54nm这么小的线宽。当时他还发表了一篇名为“让我们清理半导体工艺命名的混乱”的文章。在这篇文章中,Mark直指业界在半导体工艺命名上的混乱状态,并给出了一个衡量半导体工艺水平的公式,目标直指当时三星和TSMC的老6行为。我也是从那时候开始,终于彻底明白过来,今天才有机会给大家完整科普,等效工艺这个信息含量巨大,且复杂,且最容易误解,最有争议的集成电路工艺概念。我相信认真看完我长文的观众,现在也明白过来,所谓的“几nm”,只是代表某种特定尺寸技术的商业名称,并不指代实际的栅极长度或者半间距长度。

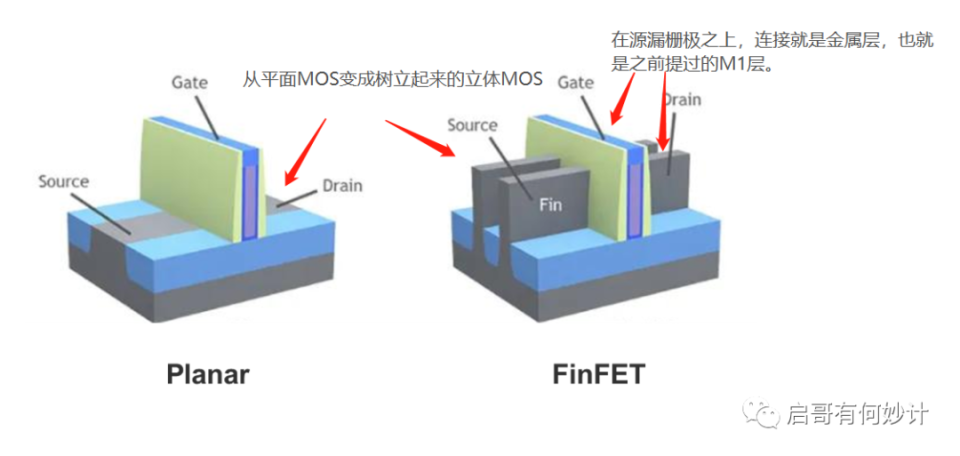

上图也可以看出,尽管英特尔在命名上没有胜出,但是实际各项指标都是优于竞争对手的。很硬核是吧, 没看懂也没事收藏起来慢慢看,也欢迎评论区留言,我尽量按照我的理解给大家解答。插入一个FinFET结构示意图帮助大家理解。

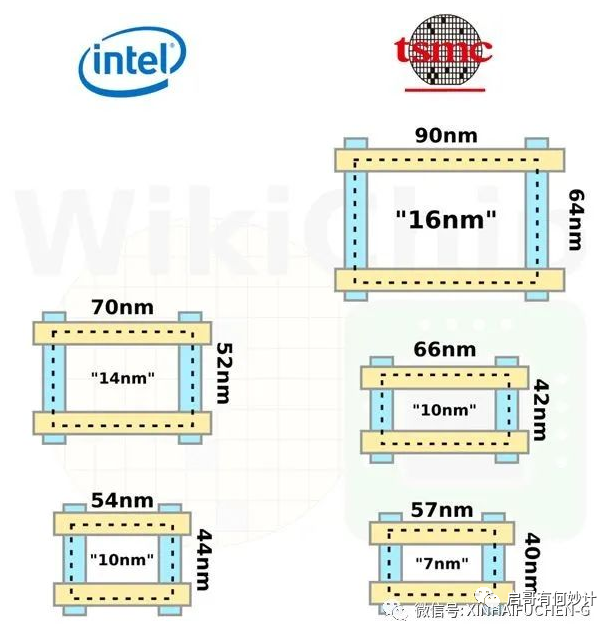

回到用金属层最小间距的14nm年代后,我们发现用栅极距离和最小金属互联距离,两个尺寸可以围起来变成一个方框,用来和量一个晶体管的面积,当然实际上这不是完全绝对,但是从某种意义上来讲,方框面积越小,晶体管密度就越高。

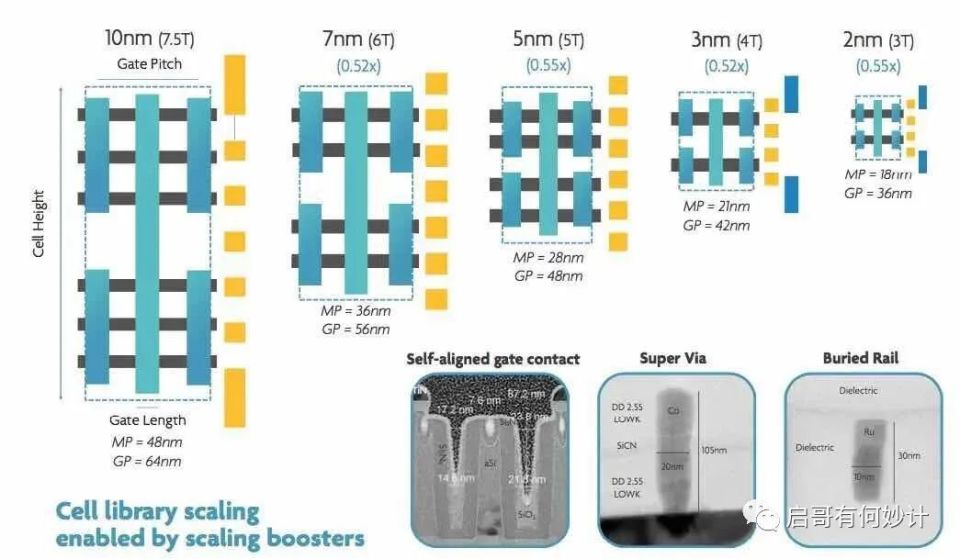

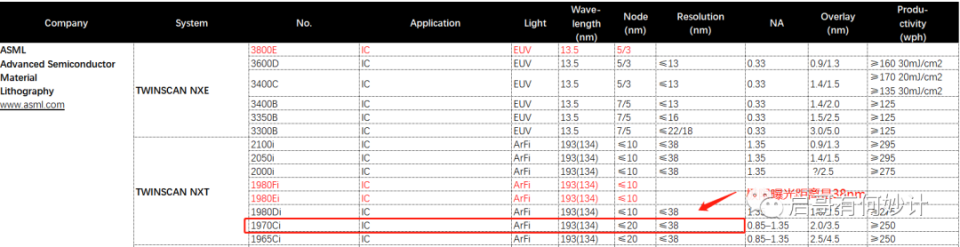

 Gate Pitch 和Metal pitch 的示意图,Metal pitch的大小并不是一个完整晶体管的实际高度。大家看到没有,TSMC 7nm工艺中,MP(金属距离)=36nm,GP(栅极距离)=56nm。也就是说7nm工艺里,实际大小根本就不是7nm。但是如果国有有人做出和TSMC 7nm工艺差不多大小的MP=36nm/GP=56nm,也能说你做出了7nm!再回到,上一篇提到过的,我们定义好的所谓的28nm光刻机也就是NXT 1970Ci上,我们再次引用关老师整理的光刻机参数。


可以看到,DUV的极限分辨率都是38nm。但是由于设备自身套刻精度参数的原因,1970在实际对准精度上是无法和1980做对比的。因此想要发挥1970光刻机最小38nm极限理论值是非常困难的,相对而言1980性能更强,精度更小,更容易做出接近理论值实际特征尺寸。特别是由于14nm开始就得上多曝工艺的时候,显然1980因为套刻精度更高,在多次反复曝光的时候,有着更好的上下层对齐精度,否则用1970误差太大,晶体管做出来变成歪歪扭扭,歪瓜裂枣似的根本没法用。当然某大佬不服气了,我就能用1970做到14nm!因为我能做到OPO=MMO,甚至OPO=DCO!把1970的理论极限发挥出来!在这个技术活上,这位大佬确实全球第一,这可是TSMC,Intel同行们都做不到的事,无可争议的最牛!提一句,业内实际上想要用1980,甚至2×00系列精度更好的ASML DUV光刻机完成真正的7nm工艺,必须要上四曝工艺,也就是SAQP工艺。这中间,有多达数十层曝光工艺!大家可以想象一下,在几nm,线宽下,盖一个70-80层楼,每次曝光工艺后,还要沉积薄膜,再刻蚀,再填金属进去,清洗后,抛光,一系列复杂工艺之后,每层和每层之间误差还要控制在1-2nm左右是多么变态的事!如果有EUV就简单多了,但是只有DUV的情况下,只能用这种多重曝光的笨办法,很庆幸,我们应该快做到了。当然用DUV+多曝工艺实在太过复杂,成本高的不得了,良率也不好控制。所以别看EUV比DUV光刻机贵这么多(1.5亿美金对9000多万美金),但是你平摊到每次曝光工艺,反而是EUV更省钱,从商业成本考虑,EUV贵有贵的道理,确实能帮你省成本和提良率。所以哪怕高NA版本的EXE 5×00系列,要卖到3亿多美金一台,还有这么多客户抢着要,也是能理解的。毕竟良率提升是实打实的!而良率就是生命线!下篇最终章:用高清大图详解四重曝光工艺的所有奥秘!不过先得给我弄个做PS的高手~各位有的话给我介绍一下!如有错误望各位大佬指正!看不懂也欢迎留言,有时候我自己懂,但是没表达清楚,我会收集整理各位疑问,在最后的精简版上再做修改,也欢迎高手在我基础上做深加工和二次创作!抱拳!参考资料:7nm到底是什么,芯海沉浮
